Płyty nośne

Płyty nośne umożliwiają agregowanie z ciągnikiem ciężkich maszyn, których masa całkowita może wynosić nawet kilkadziesiąt ton. Montowane są na miejsce belki polowej w dolnej części korpusu i ryglowane w dwóch miejscach. Wytrzymują nacisk na dyszel o ciężarze nawet do kilku ton. Odciążają one korpus ciągnika i stanowią bezpieczny sposób agregowania. Wynika to z faktu, iż sworzeń ryglujący pod tylnym mostem odpowiada w nich za ciągnięcie. Natomiast mocowanie w korpusie szybkoprzestawnym jest odpowiedzialne głównie za przenoszenie siły pionowej. Jeżeli potrzebują Państwo porady w sprawie doboru odpowiedniego produktu marki Scharmueller, to serdecznie zapraszamy do kontaktu.

Rodzaje płyt nośnych

W ofercie producenta Scharmueller znajdą Państwo dwa rodzaje płyt nośnych. Występują w wersjach K80 oraz PitonFix i mogą być stosowane razem z systemami sterowania wymuszonym skrętem osi K50. Wyróżniamy dwa typy płyt, które różnią się między sobą konstrukcją:

• standardowa płyta nośna przeznaczona jest do zastosowania wyłącznie w jednym modelu ciągnika. Montuje się ją w ciągniku poprzez wsunięcie w miejsce mocowania oraz zaryglowanie za pomocą trzech sworzni. Może być wykorzystywana jedynie do dolnego agregowania maszyn, wywierających duży nacisk na dyszel. Sprawdza się zatem w przypadku łączenia ciągnika z przyczepami tandemowymi i tridemowymi, rozrzutnikami obornika, wozami asenizacyjnymi, opryskiwaczami czy kombajnami do ziemniaków, buraków i marchwi;
• płyta nośna do montażu/konfekcjonowania ma prostszą budowę niż modele standardowe. Produkowana jest w zestandaryzowanych wymiarach, dlatego trzeba ją poddać obróbce w celu dostosowania do wymagań konkretnej maszyny. Przed jej montażem należy wywiercić w niej także otwory mocujące.

Zachęcamy do zapoznania się z ofertą innych produktów, m.in. belek zaczepowych.

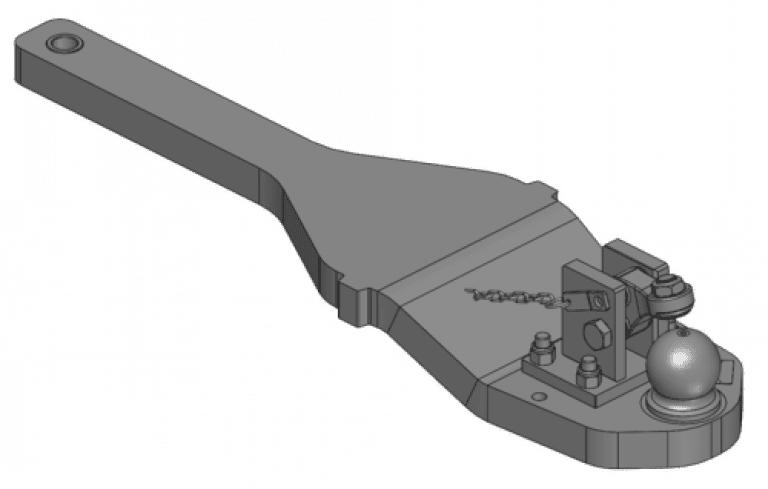

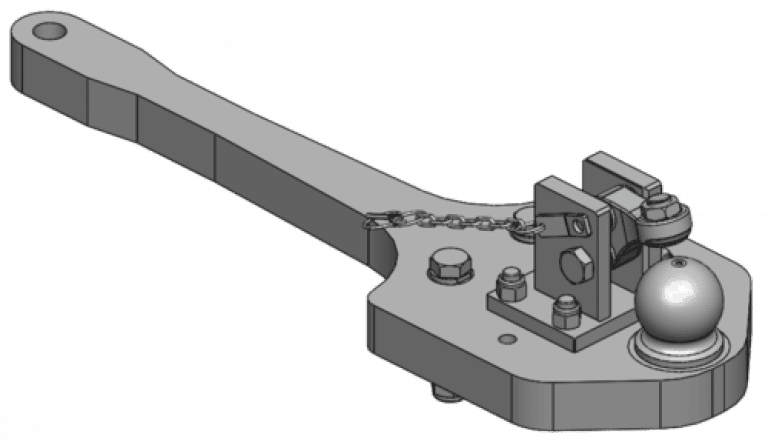

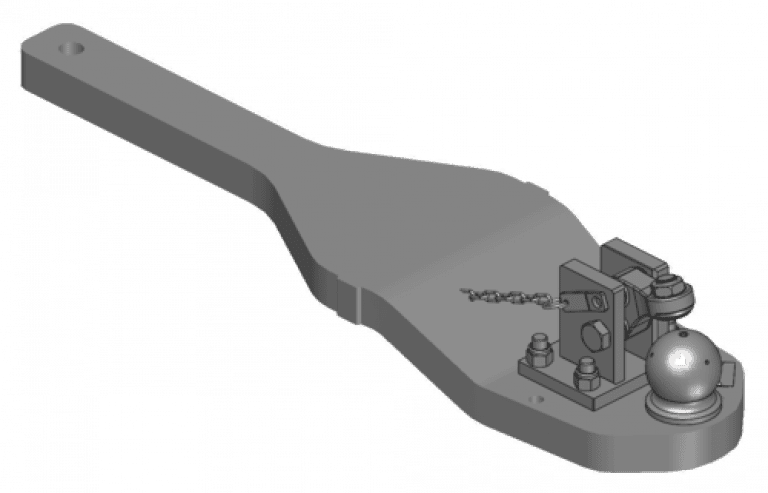

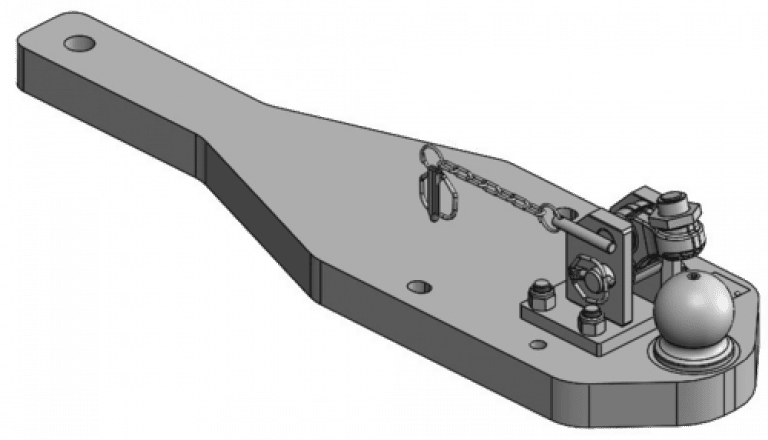

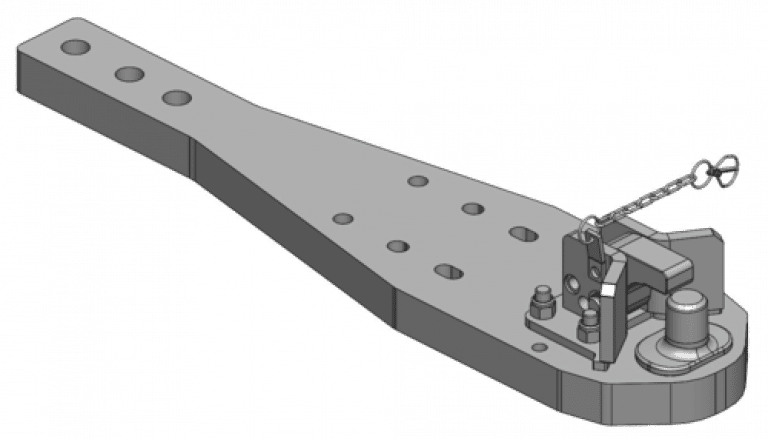

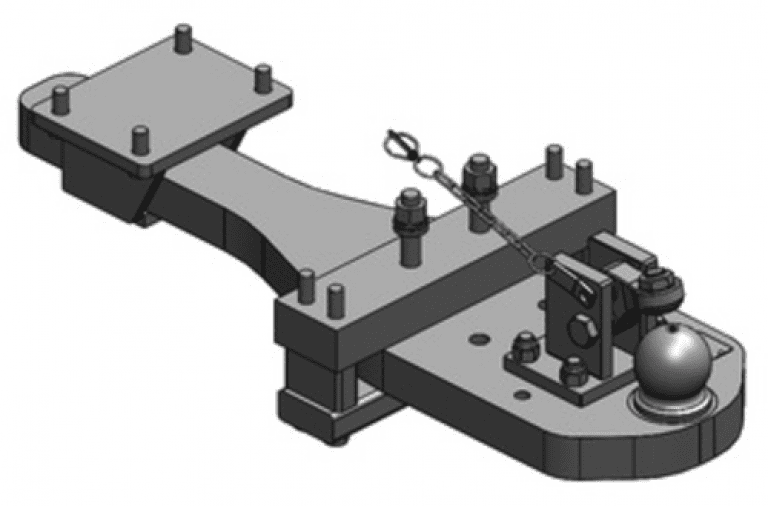

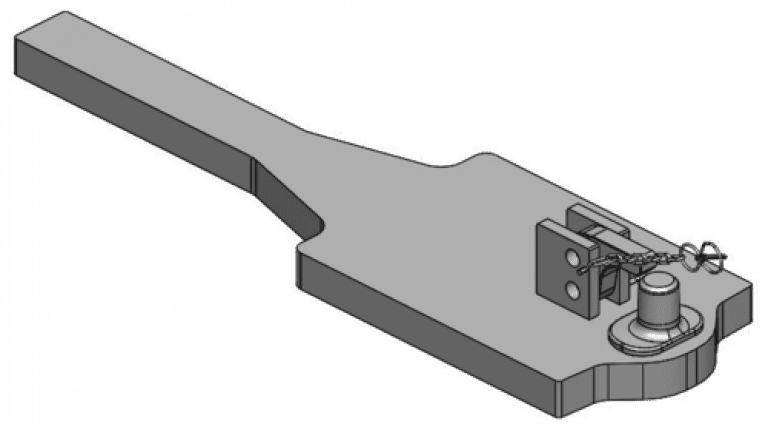

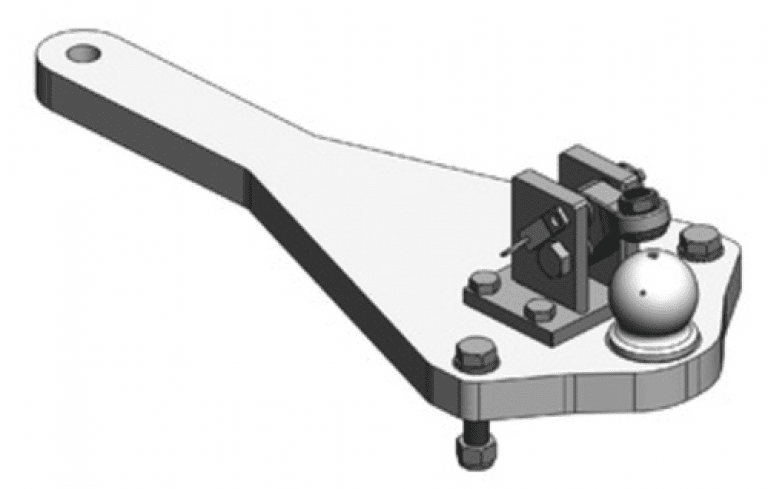

Standard: płyta nośna standard stanowi produkt dedykowany stricte do danego modelu ciągnika. Przeznaczona jest jedynie do dolnego agregowania maszyn, których konstrukcja determinuje duży nacisk na dyszel takie jak: rozrzutnik obornika, wóz asenizacyjny, opryskiwacz, kombajn do ziemniaków, buraków, marchwi (okopowych), maszyn uprawowych itd. Każda z płyt w wersji standard dedykowana jest pod dany model ciągnika i wymaga jedynie wsunięcia w miejsce mocowania oraz zaryglowania za pomocą trzech sworzni. Jest to rozwiązanie bardzo proste i wygodne. Płyty standard dzielą się na płyty z kulą K80 oraz PitonFixem. Do płyt kulowych można w łatwy sposób zamontować system sterowania wymuszonym skrętem osi K50, co jest ich dużą zaletą. Oferujemy płyty nośne standard pasujące m.in. do korpusów Scharmueller, Cramer, Walterscheid z PF, zaczepu polowego Fendt, modeli Farmer 300, Favourit 500 C, a także do modeli z wygiętym zaczepem polowym.

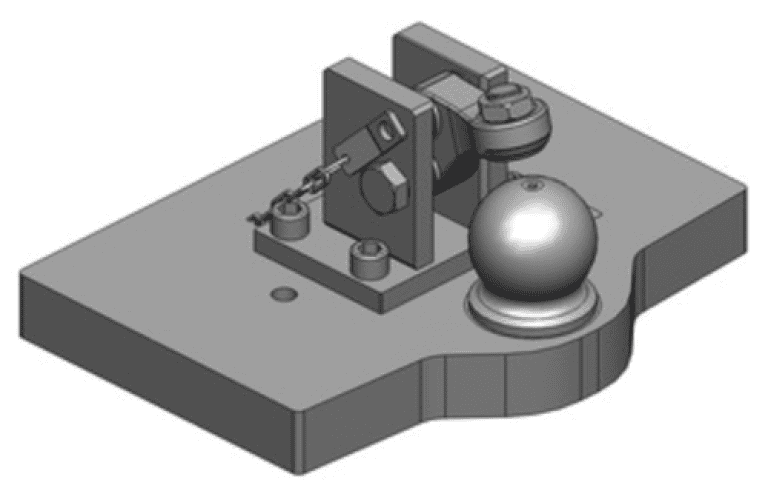

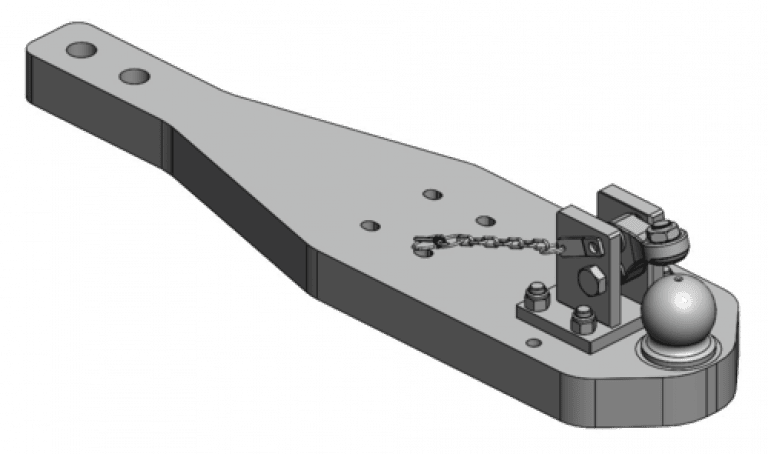

Do montażu/konfekcjonowania: podobnie jak płyta nośna standard, te płyty występują w wersjach K80 oraz PitonFix, ale znacząco różną się konstrukcją. Są prostsze w budowie, mają ustandaryzowane wymiary oraz możliwość dowolnego obrabiania celem dostosowania do personalnych potrzeb Klienta. Nabywca płyty nośnej do konfekcjonowania w celu jej zamontowania musi wywiercić w odpowiedni sposób otwory mocujące oraz ewentualnie usunąć nadmiar materiału, który uniemożliwia montaż w ciągniku. Dopiero wówczas można taką płytę zamontować. Podobnie jak płyty standardowe mają również możliwość zastosowania systemu sterowania wymuszonym skrętem osi K50. Oferujemy płyty nośne do montażu o dopuszczalnym nacisku pionowym 2000 kg, 3000 kg i 4000 kg. Mamy płyty o różnych wymiarach, m.in. o długości 296 mm, 595 mm, 990 mm, a nawet 1200 mm oraz o grubości 40 mm, 45mm i 50 mm. Zapraszamy Państwa do kontaktu w celu otrzymania szczegółów dotyczących produktów Scharmueller oraz do zapoznania się z pełną ofertą.
